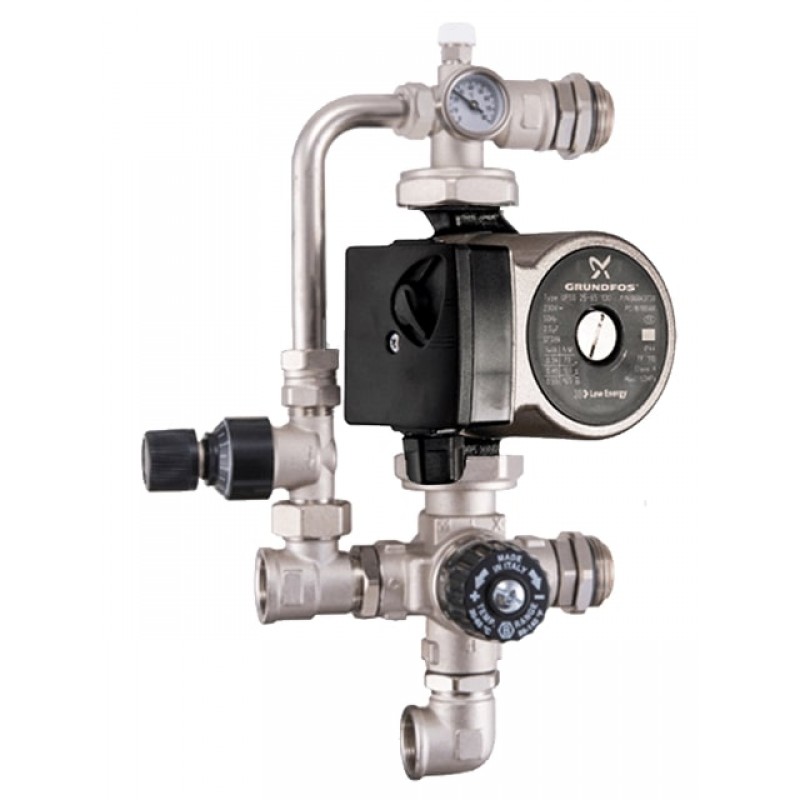

Hасосно-смесительный узел Barberi для теплого пола с насосом Grundfos UPSO 25-65 с перепуском

Насосно-смесительный узел для теплого пола с насосом Grundfos UPSO 25-65 с перепуском.

  Насосно-смесительный узел Barberi арт. 18B040N10 предназначен для создания системы отопления «теплый пол». Такой узел позволяет производить смешение теплоносителя (подмес) более холодного теплоносителя из обратной линии в более горячую подающую. Обычной температурой теплоносителя, выходящей из котла, является  температура 60ºC. Если такая температура напрямую попадет в трубы, уложенные в Вашей стяжке теплого пола, то непременно из-за температурного расширения бетона произойдет его разрыв. Так же можно получить ожоги ног. Для избежания этих случаев и применяются насосно — смесительные узлы.  Значения температуры теплоносителя задаются в промежутке 25-50ºC, что исключает повреждение бетонной стяжки и риск получения ожогов. Подмес осуществляется термостатическим клапаном.



Узел оснащен дифференциальным байпасом (калибровка 2-6,5 м водяного столба). Комплектуется фитингами для подключения к коллекторам, Г-образным соединением для присоединения к первичному контуру и термометром 0-80ºC. Так же в комплекте идет циркуляционный насос GRUNDFOS UPSO 25-65 130;

Технические характеристики насосно-смесительного узла Barberi арт.18B040N10:

• диапазон регулировки температуры: 25-50ºC;
• максимальная рабочая температура: 90ºC;
• максимальное рабочее давление: 10бар;
• межосевое расстояние к вторичному коллектору: 211мм;
• коэффициент протока Kv = 3.5 м3/ч;
• соединение: G 1M — Rp 3/4;
• циркуляционный насос: GRUNDFOS UPSO 25-65 130;
