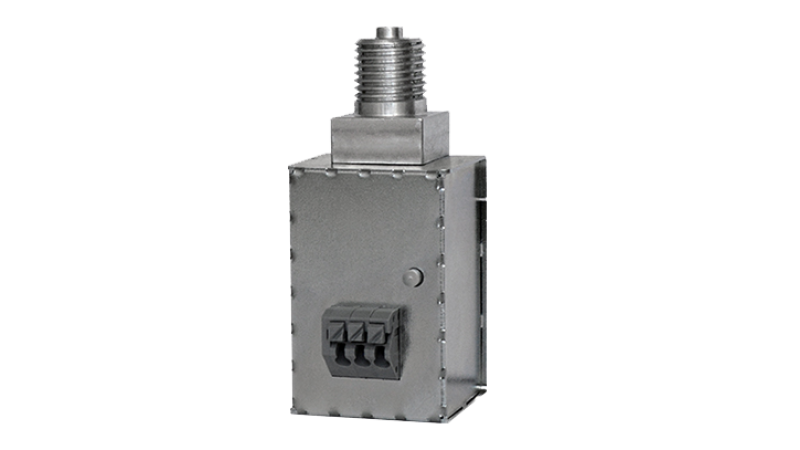

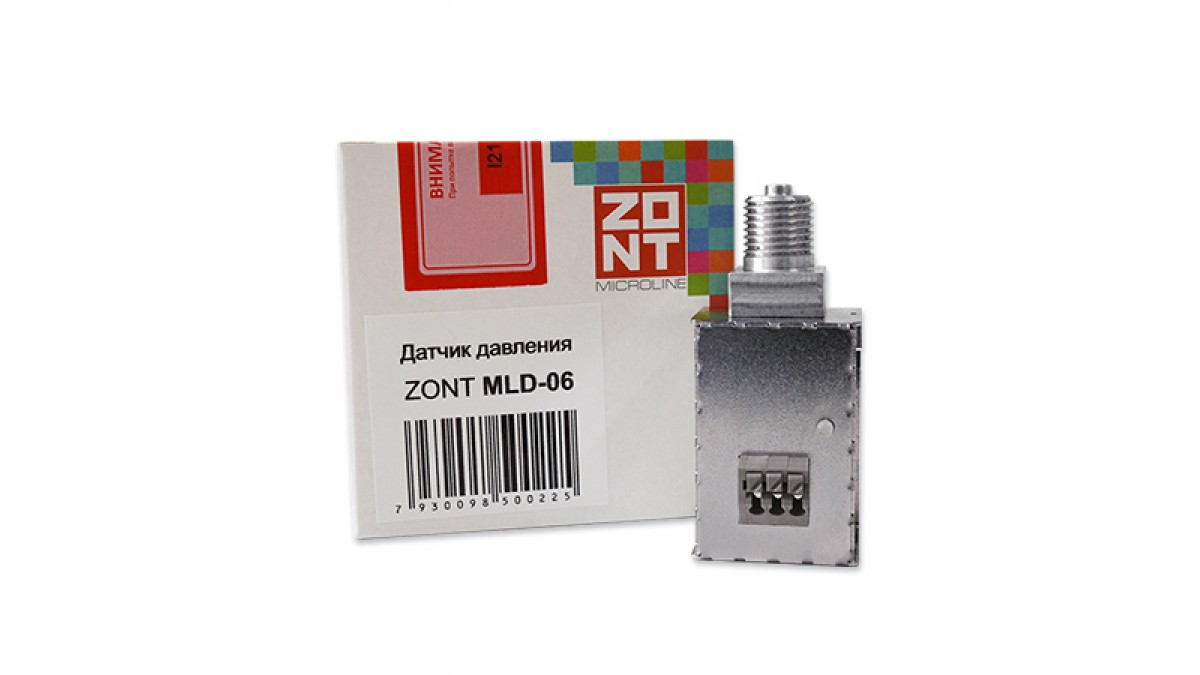

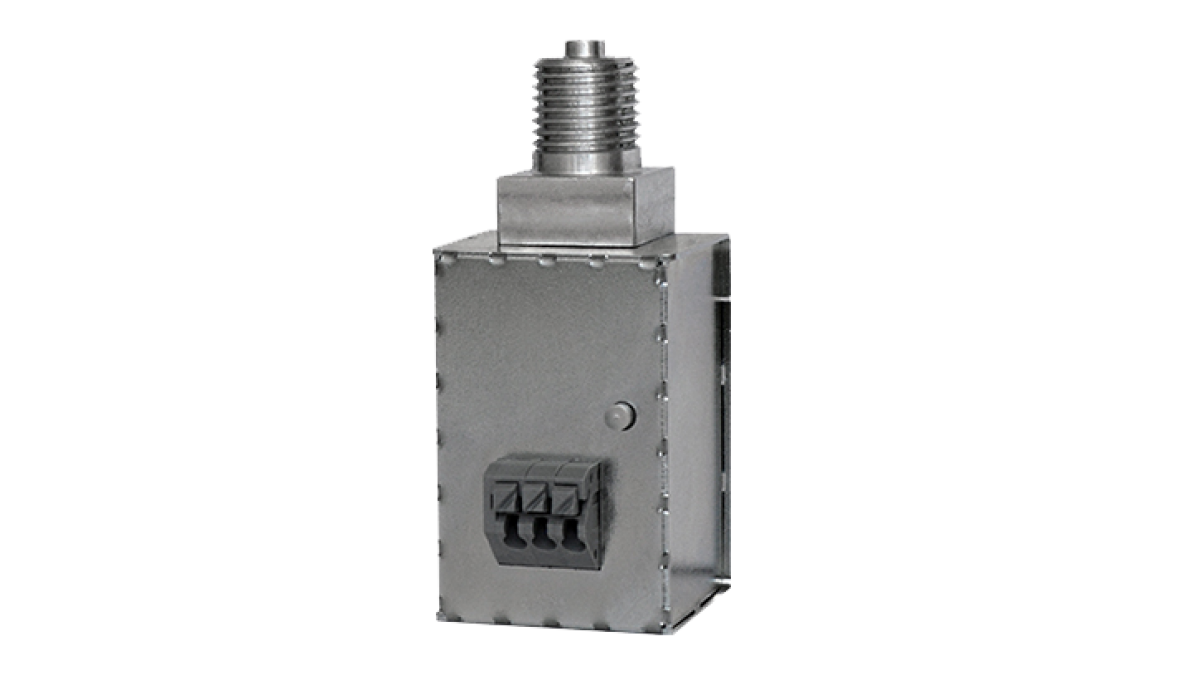

Датчик давления ZONT MLD-06

Датчик давления ZONT MLD-06 предназначен для измерения давлений газообразных и жидких не кристаллизующихся сред средней вязкости, не агрессивных к деталям из дюралевого сплава.

Совместим с:

• отопительными термостатами ZONT SMART NEW, ZONT H-1V NEW;
• отопительными контроллерами ZONT SMART 2.0, ZONT H-1V.02, ZONT Connect+, BAXI Connect+;
• универсальными контроллерами ZONT H700+ PRO, ZONT H1000+ PRO, ZONT H1500+ PRO, ZONT H2000+ PRO, ZONT H1000+, ZONT H2000+.

Используется в составе систем дистанционного управления отопительным котлом. Для индикации работы на корпусе датчика размещен светодиод. Зеленый сигнал означает нормальную работу системы, красный аварию.

Тип датчика — аналоговый. Подключение выполняется напрямую к аналоговому входу.

Питающее напряжение датчика давления 12V, поэтому при подключении к простым термостатам через Адаптер датчика давления питание на датчик следует брать от самого прибора ZONT, а не от Адаптера.

При установке датчика прикладывать усилия к штуцеру при помощи ключа размером «17». ВНИМАНИЕ!!! Прикладывать усилия к корпусу НЕ ДОПУСКАЕТСЯ.

При измерении среды с температурой более +70 °С следует устанавливать датчик через трубку Перкинса — двухфазная сильфонная трубка, предназначенная для защиты датчика от гидравлического удара и сильного нагрева.
